超聲波|表面波|振幅|振動測試是一種利用高頻聲波進行材料特性分析、缺陷檢測或結構振動響應測量的技術；

本文將非接觸式超聲振動測量（通常＞20KHz）將進行簡單闡述，以下為具體步驟及注意事項：

一、超聲振幅/振動測試準備

1.明確測試目的

● 材料缺陷檢測：如裂紋、空洞識別；

● 振動特性分析：測量高頻振動模態或響應；

● 設備性能驗證：如超聲換能器效率測試；

2.選擇超聲波參數

● 頻率范圍：根據被測物特性選擇（常用20kHz~10MHz）；

● 功率設置：避免損傷被測物（參考材料耐受閾值）；

3.樣品準備

● 表面處理：清潔被測面，確保無油污或氧化層；

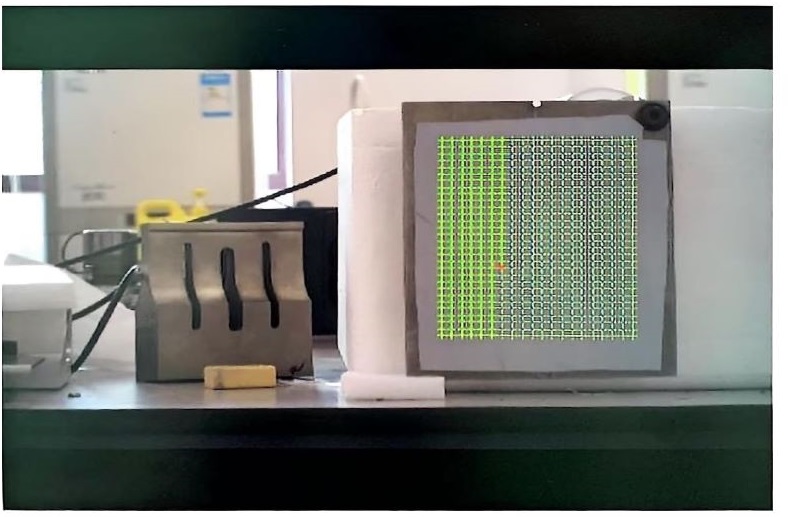

● 標記測點：確定激勵點和測量點位置（網格法或關鍵區域標記）；

二、設備配置

1.核心設備清單

2.傳感器選型要點

● 頻率響應：需覆蓋超聲波頻率（如激光振動測量儀帶寬≥10MHz）；

● 靈敏度：高靈敏度（如加速度計≥1000mV/g）以捕捉微小振動；

三、測試流程

1.安裝與校準

● 換能器安裝：使用耦合劑固定換能器于激勵點，確保能量有效傳遞；

● 振動傳感器校準：通過標準振動源（如校準臺）驗證激光測振儀精度；

2.信號生成與激勵

● 波形設置：連續波（CW）用于穩態響應，脈沖波（Pulse）用于瞬態分析；

● 參數示例：頻率:1MHz，脈沖寬度:5μs，重復頻率:100Hz;

3.高速數據采集

● 觸發同步：將超聲波發生器觸發信號與數據采集系統同步，避免時間偏移；

● 采樣率設置：≥5倍超聲波頻率（如1MHz信號需≥5MS/s）；

4.信號處理與分析

● 時域分析：觀察振動波形幅值、衰減特性；

● 頻域分析：FFT識別共振頻率；

● 缺陷檢測算法：對比健康樣本與缺陷樣本的頻譜差異（如能量熵變化）；

● 超聲波振動頻譜示例

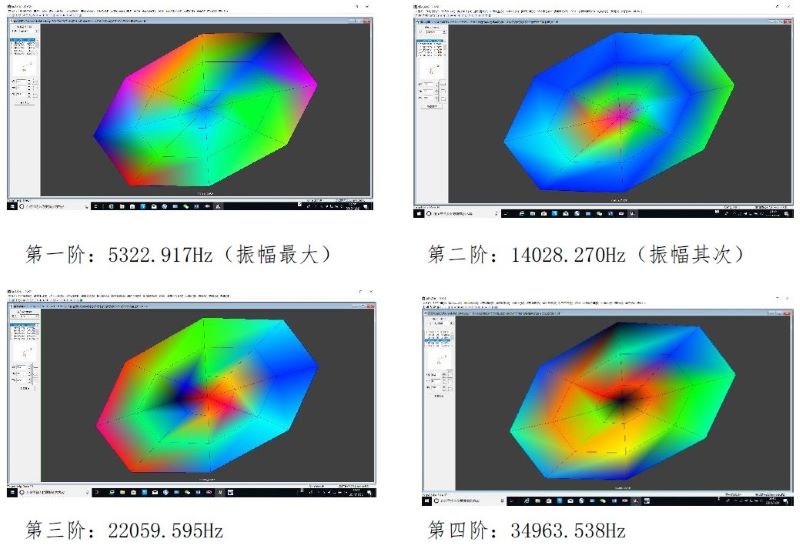

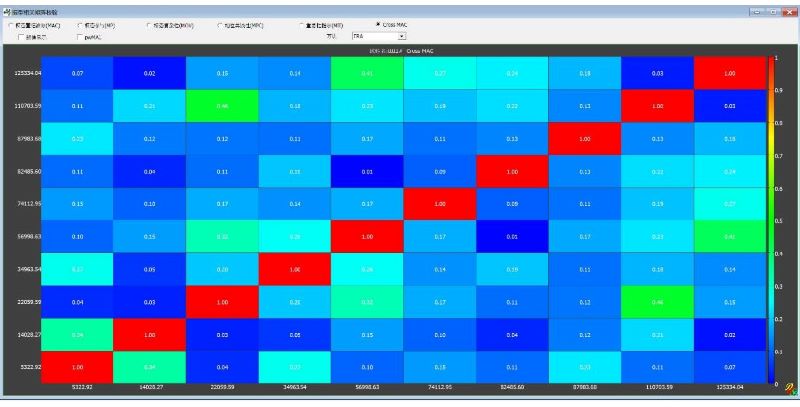

圖1:典型超聲波振動振型頻譜

5.結果驗證

● 交叉驗證：使用X射線或超聲探傷儀確認缺陷位置；

● 重復性測試：三次測量結果如偏差＜5%可視為可靠；

四、關鍵挑戰與解決方案

1.能量耦合問題

● 問題：換能器與被測物接觸不良導致能量損失；

● 解決：使用高粘度耦合劑（如硅脂），壓力均勻施加；

2.高頻噪聲干擾

● 問題：環境電磁噪聲或機械振動影響信號質量；

● 解決：屏蔽電纜連接設備，在隔振臺上進行測試；

3.信號衰減控制

● 問題：超聲波在材料中傳播時衰減過快；

● 解決：提高激勵功率（需避免損傷材料）,選擇低衰減材料作為參考基準；

五、典型應用案例

1.電子封裝焊點缺陷檢測

● 方法：1MHz超聲波激勵，激光測振儀測量焊點振動響應；

● 結果：虛焊點共振頻率偏移10%~15%，可準確準定位缺陷；

2.生物組織彈性成像

● 方法：低頻超聲（50kHz）激勵組織，測量振動傳播速度；

● 結果：腫瘤組織彈性模量差異顯著，輔助早期診斷；

3.MEMS器件諧振測試

● 方法：10MHz脈沖激勵，激光多普勒測振儀捕捉微小振動；

● 結果：得出諧振頻率偏差百分比，以便驗證加工精度；

六、總結

超聲波振動測試通過振動激勵系統高頻激勵與精密測量系統如掃描激光測振儀系統，

在無損檢測、微納器件分析等領域具有測量優勢；關鍵因素包括：

● 精確控制超聲波參數（頻率、功率、波形）；

● 選用高帶寬傳感器與低噪聲振動信號采集系統；

● 結合信號處理算法（如小波變換、機器學習）提升分析效率；

● 首次測試建議使用標準樣品驗證系統穩定性，逐步調整參數至理想狀態。
